OptiLobe là máy bơm thùy quay được tối ưu hóa, là giải pháp thay thế tiết kiệm chi phí cho máy bơm thùy quay Alfa Laval SRU và SX. Được thiết kế cho các nhiệm vụ tiêu chuẩn trong ngành thực phẩm, sữa và đồ uống.
Sự đơn giản trong lắp đặt, vận hành và bảo trì là điểm nổi bật của dòng OptiLobe, máy bơm thùy quay cơ bản của Alfa Laval. Gắn phổ biến với các cổng đầu vào và đầu ra ở vị trí thẳng đứng hoặc nằm ngang giúp cho việc lắp đặt trở nên rất đơn giản. Vận hành cũng đơn giản và đáng tin cậy nhờ cấu trúc hộp số chắc chắn. Ngoài ra, các vòng đệm tải phía trước có thể hoán đổi hoàn toàn cho phép tiếp cận nhanh chóng để kiểm tra hoặc thay thế mà không cần tháo rời đường ống.
OptiLobe hoàn toàn tuân thủ 3-A và được chứng nhận EHEDG. Tất cả các bộ phận tiếp xúc của sản phẩm cũng tuân thủ FDA.
Models
- Model 22
- Model 23
- Model 32
- Model 33
- Model 42
- Model 43
Các ngành liên quan:
Thực phẩm chế biến, Sữa, Đồ uống, Nhà máy bia, Chăm sóc gia đình & cá nhân, Hóa chất
Sự đơn giản ở mức tốt nhất
Sự đơn giản trong lắp đặt, vận hành và bảo trì là điểm nổi bật của OptiLobe, máy bơm thùy quay cơ bản của Alfa Laval. Gắn phổ biến với các cổng đầu vào và đầu ra ở vị trí thẳng đứng hoặc nằm ngang giúp cho việc lắp đặt trở nên rất đơn giản.
Hoạt động đơn giản và đáng tin cậy nhờ cấu trúc hộp số chắc chắn. Các phớt chặn tải phía trước có thể hoán đổi hoàn toàn cho phép tiếp cận nhanh chóng để kiểm tra hoặc thay thế mà không cần tháo dỡ đường ống.
Chất lượng sản phẩm chắc chắn
OptiLobe cung cấp khả năng truyền chất lỏng đáng tin cậy và xử lý sản phẩm nhẹ nhàng kết hợp với các đặc tính xung thấp, độ cắt thấp và tiếng ồn thấp. Máy bơm phù hợp cho hầu hết các ứng dụng thông thường cũng như làm sạch tại chỗ.
Tổng chi phí sở hữu thấp
OptiLobe không chỉ giảm vốn đầu tư ban đầu của bạn mà còn giảm tổng chi phí sở hữu. Thiết kế đơn giản, mạnh mẽ và ít phải bảo trì mang lại lợi tức đầu tư nhanh chóng.
Cấu Hình Chắc Chắn
OptiLobe có cấu trúc hộp số chắc chắn với các trục chịu tải nặng, cụm khóa mô-men xoắn và vòng bi côn xuyên suốt. Điều này mang lại hoạt động đáng tin cậy và giảm thiểu việc bảo trì.
ỨNG DỤNG
Dòng máy bơm thùy quay SRU được thiết kế để sử dụng cho nhiều ứng dụng trong ngành công nghiệp sản xuất bia, sữa, thực phẩm, dược phẩm và hóa chất. Máy bơm SRU có thể xử lý môi trường có độ nhớt từ thấp đến cao, phù hợp với CIP và SIP, đồng thời tuân thủ các tiêu chuẩn vệ sinh 3-A. Hoạt động bơm trơn tru, ít cắt đặc trưng lý tưởng cho các sản phẩm như kem, gel, nhũ tương, hỗn hợp sục khí, tế bào mỏng manh và chất rắn hữu cơ ở dạng huyền phù.
Dòng SRU có kích thước nhỏ gọn và hiệu quả cao, có khả năng đạt tốc độ dòng chảy lên tới 466 gpm và áp suất lên tới 290 psig. Thiết kế mô-đun mới, cải tiến mang lại tính linh hoạt ứng dụng cao hơn và bảo trì dễ dàng, tiết kiệm chi phí.
THIẾT KẾ TIÊU CHUẨN
Máy bơm SRU, với ý tưởng thiết kế bơm thùy thông thường, có hộp số bằng gang chắc chắn, mang lại độ cứng tối đa cho trục và dễ dàng thay thế phớt dầu. Dòng SRU thuộc dòng 1 – 4 có thiết kế hộp số phổ thông. Điều này mang lại sự linh hoạt khi lắp đặt máy bơm, cho phép các cổng đầu vào và đầu ra nằm trong mặt phẳng thẳng đứng hoặc nằm ngang bằng cách thay đổi vị trí chân đế. Dòng SRU trong dòng 5 & 6 có hộp số đúc chuyên dụng, cho phép các cổng đầu vào và đầu ra nằm trong mặt phẳng thẳng đứng hoặc nằm ngang. Hệ thống sơn epoxy chất lượng được sử dụng bên ngoài hộp số để bảo vệ tối ưu chống lại các yếu tố tự nhiên và ăn mòn.
THI CÔNG ĐẦU BƠM
SRU, theo đặc điểm kỹ thuật tiêu chuẩn, có thiết kế hợp vệ sinh với các cổng vào và ra đầy đủ lỗ khoan theo Tiêu chuẩn Quốc tế, tối đa hóa hiệu quả của cổng vào và ra cũng như các đặc tính NPSH. Đường kính mở rộng và cổng hình chữ nhật cũng có sẵn để xử lý các sản phẩm có độ nhớt rất cao.SRU, theo thông số kỹ thuật tiêu chuẩn, có rôto ba thùy với tùy chọn rôto hai thùy để xử lý chất lỏng chứa chất rắn lớn, mỏng manh. Tất cả các rôto đều có sẵn ba mức nhiệt độ cho phép máy bơm hoạt động ở nhiệt độ quy trình tối đa là 158°F, 266°F và 392°F cho cả bơm chất lỏng và CIP.
KÍCH THƯỚC BƠM
Để xác định kích thước chính xác của bơm thùy quay cần có một số thông tin cần thiết. Việc cung cấp thông tin được liệt kê dưới đây cho phép nhân viên hỗ trợ khách hàng của chúng tôi xác định lựa chọn máy bơm tối ưu:
- Chất lỏng cần bơm
- Độ nhớt
- SG/Mật độ
- Nhiệt độ bơm – tối thiểu, bình thường và tối đa
- (Các) nhiệt độ CIP – tối thiểu, bình thường và tối đa
NGUYÊN TẮC LÀM VIỆC
Sự dịch chuyển dương của bơm SRU được cung cấp bởi các rôto ba thùy hoặc hai thùy không tiếp xúc, quay ngược chiều trong buồng bơm được quét hoàn toàn. Tất cả các máy bơm SRU đều có khả năng quay hai chiều mà không cần sửa đổi.
CHẤT LIỆU VẬT LIỆU
| Pump Gearbox |
High quality grey cast iron |
| Pumphead |
Product wetted components in 316L and 329L |
| Product Wetted Elastomers |
USP Class VI EPDM, NBR, FPM all FDA conforming. Also PTFE for chemical applications. |
KHẢ NĂNG
| Pump Model |
Max Size of Spherical Solids – Bi-lobe Rotors(in) |
Max Size of Spherical Solids – Tri-lobe Rotors(in) |
| SRU1N |
0.31 |
0.24 |
| SRU1W |
0.31 |
0.24 |
| SRU2N |
0.31 |
0.24 |
| SRU2W |
0.51 |
0.35 |
| SRU3N |
0.51 |
0.35 |
| SRU3W |
0.63 |
0.43 |
| SRU4N |
0.63 |
0.43 |
| SRU4W |
0.87 |
0.59 |
| SRU5N |
0.87 |
0.59 |
| SRU5W |
1.06 |
0.71 |
| SRU6N |
1.06 |
0.71 |
| SRU6W |
1.46 |
0.94 |
TRỌNG LƯỢNG
ỨNG DỤNG
Dòng máy bơm thùy quay OptiLobe kết hợp tính đơn giản, tiết kiệm chi phí với chất lượng và độ tin cậy của Alfa Laval. Nó được phát triển cho các ứng dụng chung trong ngành công nghiệp sữa, đồ uống và thực phẩm. Lý tưởng cho hoạt động CIP, OptiLobe hoàn toàn tuân thủ 3-A và được chứng nhận bởi Nhóm Thiết kế Thiết bị Vệ sinh Châu Âu (EHEDG). Tất cả các thành phần tiếp xúc với sản phẩm đều tuân thủ Cục Quản lý Thực phẩm và Dược phẩm (FDA). OptiLobe có các vòng đệm tải phía trước cho phép kiểm tra hoặc thay thế vòng đệm nhanh chóng và dễ dàng mà không cần tháo vỏ rôto. Với thiết kế nhỏ gọn, đây là máy bơm PD hiệu quả có khả năng lưu lượng lên tới 211 US gallon/phút và áp suất lên tới 115 psi.
THÔNG SỐ KỸ THUẬT
| Pump Model |
22 |
23 |
32 |
33 |
42 |
43 |
| Bare Shaft Pump Weight |
45 lb |
47 lb |
74 lb |
76 lb |
132 lb |
139 lb |
CHẤT LƯỢNG SẢN PHẨM
OptiLobe cung cấp khả năng truyền chất lỏng đáng tin cậy và xử lý sản phẩm nhẹ nhàng kết hợp với các đặc tính xung thấp, độ cắt thấp và tiếng ồn thấp. Cấu trúc hộp số chắc chắn với trục chịu lực cao, cụm khóa mô-men xoắn và vòng bi côn xuyên suốt mang lại khả năng vận hành đáng tin cậy và giảm thiểu việc bảo trì. Máy bơm phù hợp với hầu hết các ứng dụng thông thường và có khả năng làm sạch tại chỗ (CIP). Thiết kế ít bảo trì mang lại lợi tức đầu tư nhanh chóng. OptiLobe không chỉ giảm vốn đầu tư ban đầu mà còn giảm tổng chi phí sở hữu (TCO).
NGUYÊN TẮC LÀM VIỆC

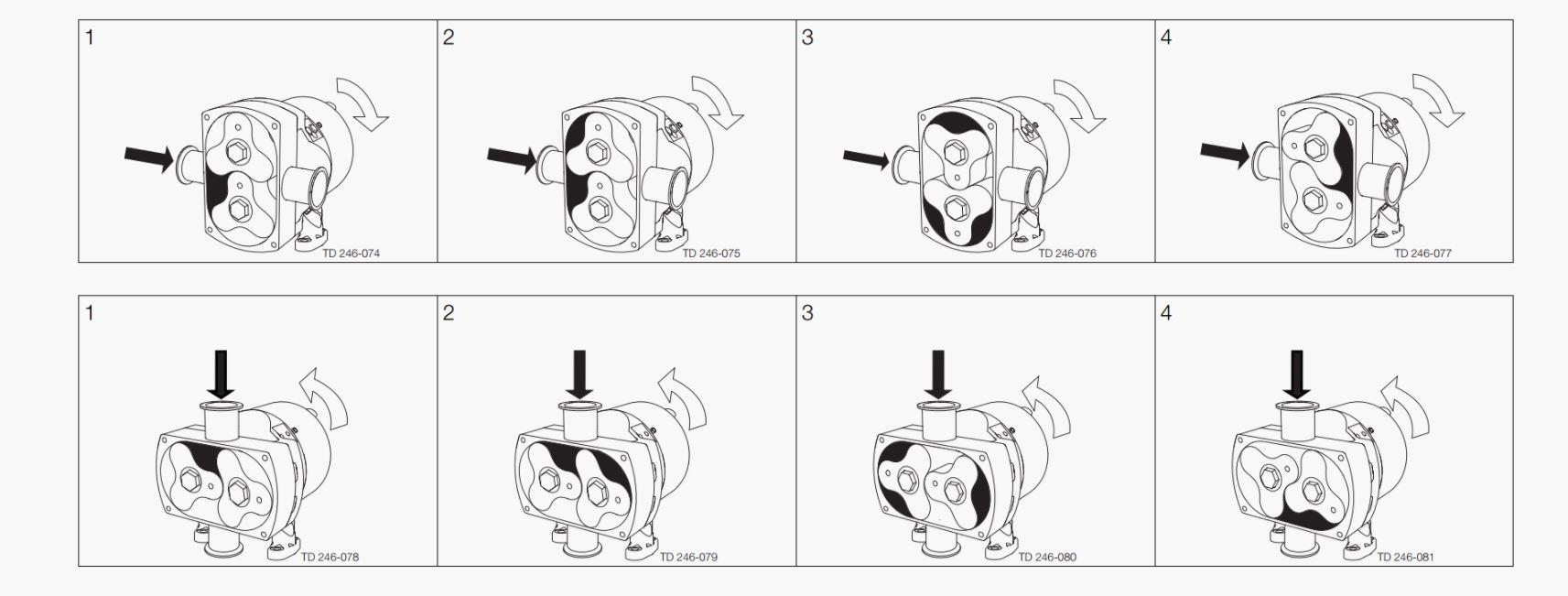

Sự dịch chuyển dương của bơm OptiLobe được cung cấp bởi các rôto ba thùy quay ngược, không tiếp xúc trong buồng bơm được quét hoàn toàn. Tất cả các máy bơm OptiLobe đều có khả năng đảo ngược dòng chảy mà không cần sửa đổi, như minh họa trong hình bên dưới.
Nguyên lý hoạt động
Bộ truyền bánh răng trong hộp số bơm dẫn động các rôto và cung cấp sự đồng bộ hóa chính xác cho các rôto ba thùy.
Chuyển động của các rôto quay ngược chiều tạo ra một phần chân không cho phép áp suất khí quyển hoặc các áp suất bên ngoài khác đẩy chất lỏng vào buồng bơm. Khi các cánh quạt quay, một khoang mở rộng hình thành, chứa đầy chất lỏng. Khi các lưỡi dao rời ra, mỗi điểm dừng tạo thành một khoang. Khi các cánh rôto ăn khớp, khoang giảm dần và chất lỏng được dịch chuyển vào cổng thoát.
Cấu Tạo
Máy bơm thùy quay Alfa Laval là máy bơm dịch chuyển tích cực có vỏ rôto, vỏ vỏ rôto, rôto, đai ốc rôto, trục, hộp số, phốt trục và chất đàn hồi. Máy bơm hoạt động không có bộ phận tiếp xúc bên trong đầu bơm.
OptiLobe có thể được cung cấp dưới dạng bơm trục trần hoặc được gắn trên tấm đế hoàn chỉnh với khớp nối, bộ phận bảo vệ, động cơ hộp số và vỏ bọc để lắp đặt cắm và chạy dễ dàng.
Vật liệu kết cấu tiêu chuẩn là thép không gỉ 316L cho tất cả các bộ phận bị ướt, toàn bộ bề ngoài bằng thép không gỉ và EPDM cho tất cả các chất đàn hồi bị ướt trong sản phẩm. Phốt trục EasyFit có tải hoàn toàn phía trước và có thể hoán đổi hoàn toàn.
Ngoài ra, Alfa Laval còn sản xuất tất cả các bộ phận của máy bơm, bao gồm vỏ rôto và rôto có độ chính xác cao. Điều này tạo điều kiện thuận lợi cho việc bảo trì và mang lại khả năng thay thế hoàn toàn các phụ tùng thay thế.
Phạm vi bơm
Máy bơm thùy quay OptiLobe có sáu chuyển vị đầu bơm khác nhau dựa trên 3 mô-đun hộp số khác nhau. Tốc độ dòng chảy lên tới 48 m3/h, chênh lệch áp suất lên tới 8 bar, nhiệt độ lên tới 130°C và kích thước cổng có đường kính từ 40 đến 80 mm.
Lợi nhuận cao hơn và chi phí bảo trì thấp hơn với bơm thùy quay OptiLobe
Tập đoàn thực phẩm Ý Parmalat SpA đặt ra mục tiêu tăng hiệu quả vận hành và giảm thiểu việc bảo trì thông qua việc giới thiệu công nghệ mới. Việc thay thế máy bơm khoang tiến bộ bằng máy bơm thùy quay Alfa Laval OptiLobe đã tăng cả năng suất và lợi nhuận.
Máy bơm vệ sinh đơn giản này đáp ứng hoặc vượt quá tất cả các đặc tính của máy bơm khoang tiến bộ, bao gồm lực cắt tối thiểu, khả năng xử lý độ nhớt thay đổi và khả năng di chuyển nhiều loại môi trường nhớt ở vận tốc thấp hơn.
